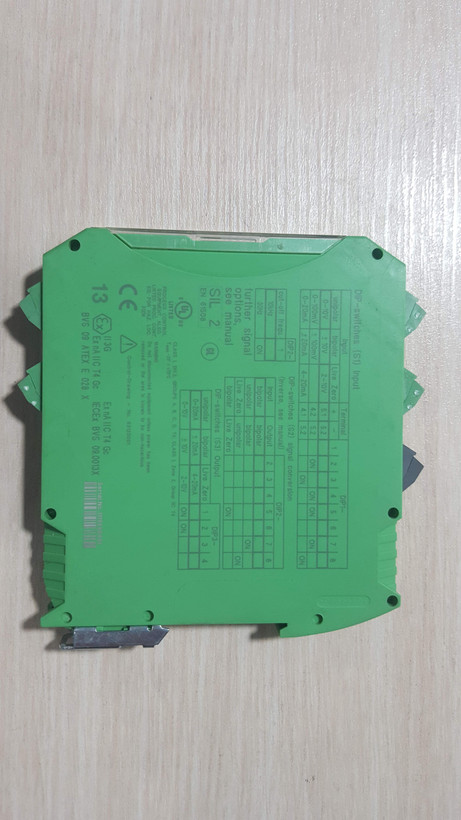

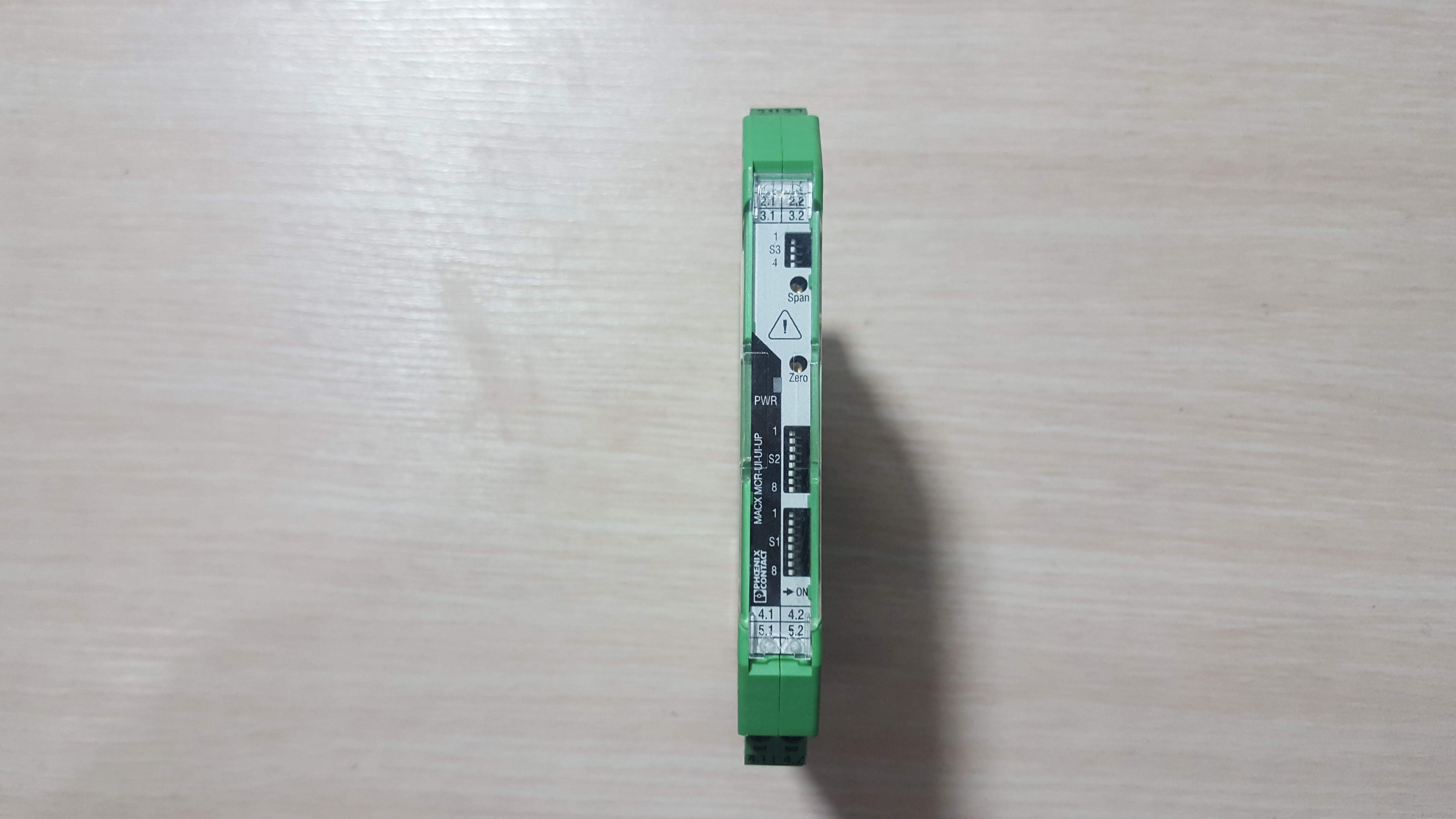

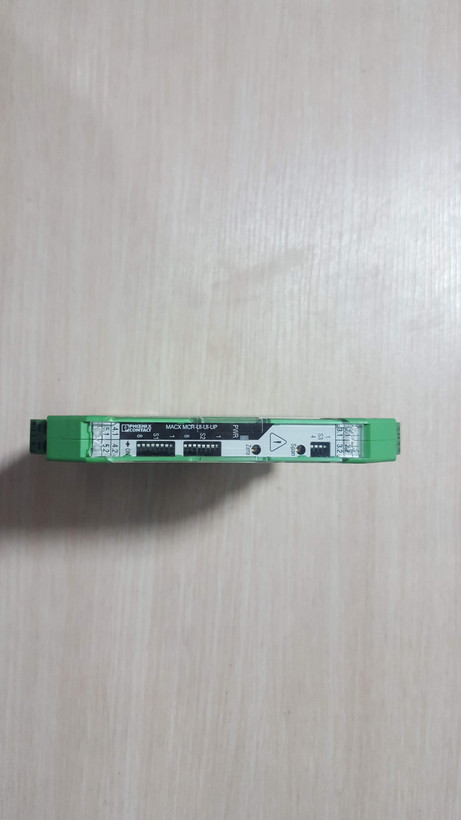

ماژول ایزوله ساز و تقویت کننده سیگنال فونیکس

نوع:

تقویت‌کننده سیگنال (Isolating Amplifier / Signal Conditioner)

منبع تغذیه 19.2 … 253 ولت AC/DC

ایزولاسیون: سه‌راه 3‑ way بین ورودی، خروجی و تغذیه

ورودی: قابل پیکربندی برای ولتاژ یا جریان، شامل مقادیر بای‌پلاری مثلاً ±ولتاژ

خروجی: گزینه‌های جریان و ولتاژ قابل پیکربندی؛ خروجی فعال یا غیرفعال قابل انتخاب است

تعداد تبدیل‌های قابل تنظیم: بیش از 1600 حالت توسط سوئیچ DIP جلویی

ایمنی عملکردی: SIL 2 مطابق با EN 61508

دمای کاری: ‑20 °C تا 70 °C

محافظ EMC: تطابق با استانداردهای برای نویز الکترومغناطیسی طبق دیتاشیت

اتصالات: ترمینال پیچ (screw) یا اتصال Push‑in در برخی نسخه‌ها

نشانگر وضعیت: LED برای وضعیت تغذیه دارد.

مزایا

پیکربندی بسیار انعطاف‌پذیر: با بیش از 1600 تبدیل مختلف، می‌توان سیگنال ورودی و خروجی را دقیقاً بر اساس نیاز تنظیم کرد.

رنج تغذیه گسترده: امکان کار با منابع AC یا DC متنوع (24–230 ولت) بدون نیاز به منبع خاص.

ایزولاسیون قوی: جداسازی کامل بین ورودی، خروجی و تغذیه که از تداخل سیگنال جلوگیری می‌کند.

سطح ایمنی بالا: پشتیبانی از SIL 2 گزینه‌ای ایمن برای سیستم‌های حساس و مهم.

نصب آسان: طراحی DIN‑ریل و بدنه باریک (12.5 میلی‌متر عرض) برای استفاده در تابلوهای صنعتی بسیار مناسب است.

کاربردها

تبدیل سیگنال ولتاژ / جریان در سیستم‌های کنترلی و اتوماسیون صنعتی

استفاده در تابلوهایی که نیاز به ایزوله‌سازی سیگنال دارند

سیستم‌هایی با تغذیه متغیر (AC و DC)

پروژه‌هایی که دقت بالا و پیکربندی سیگنال خاص نیاز دارند مثلاً در بخش اندازه‌گیری یا ابزار دقیق

کاربرد در محیط‌هایی که ایمنی سیگنال مهم است به دلیل پشتیبانی SIL

نکات مهم هنگام استفاده



مطمئن شو که DIP سوئیچ را قبل از تنظیم و راه‌اندازی طبق تبدیل دقیق مدنظرت تنظیم کرده‌ای.

منبع تغذیه باید در رنج 19.2 تا 253 ولت باشد؛ از منبع مناسب استفاده کن تا استهلاک و خطا کاهش یابد.

برای سیم‌بندی، از ترمینال‌های توصیه‌شده استفاده کن و مطمئن شو سیم‌ها محکم بسته شده‌اند.

در زمان نصب روی ریل DIN، فضای کافی برای تهویه و دسترسی به LED وضعیت در نظر بگیر.

دوره‌ای وضعیت LED تغذیه را بررسی کن تا از عملکرد صحیح دستگاه اطمینان داشته باشی.





جمع‌بندی



Phoenix Contact 2811297 (MACX MCR‑UI‑UI‑UP‑NC) یک سیگنال کاندیشنر قدرتمند، ایمن و انعطاف‌پذیر است که برای کاربردهای پیچیده و حساس بسیار مناسب است. با امکان پیکربندی گسترده، ایزولاسیون قوی و منبع تغذیه وسیع، این ماژول انتخابی عالی برای سیستم‌های کنترلی است که نیاز به ایزوله‌سازی سیگنال و دقت بالا دارند
