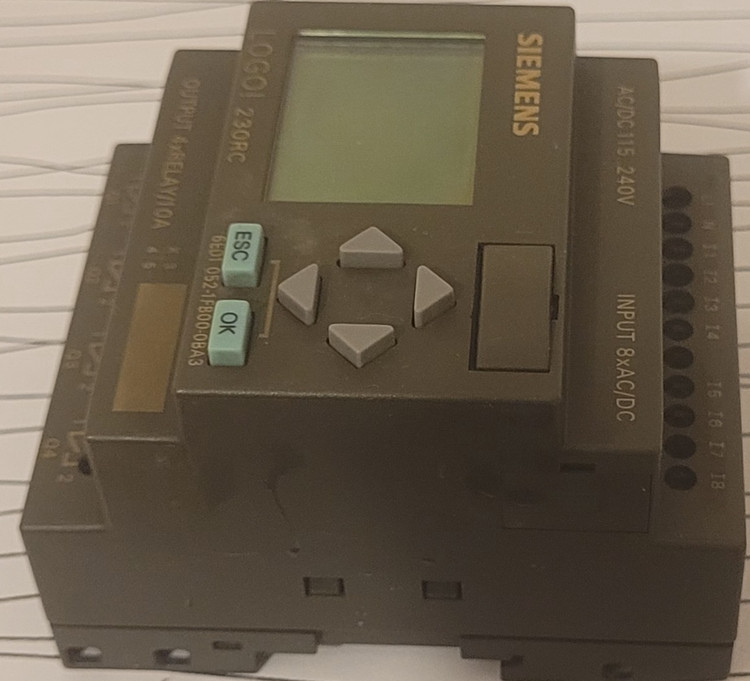

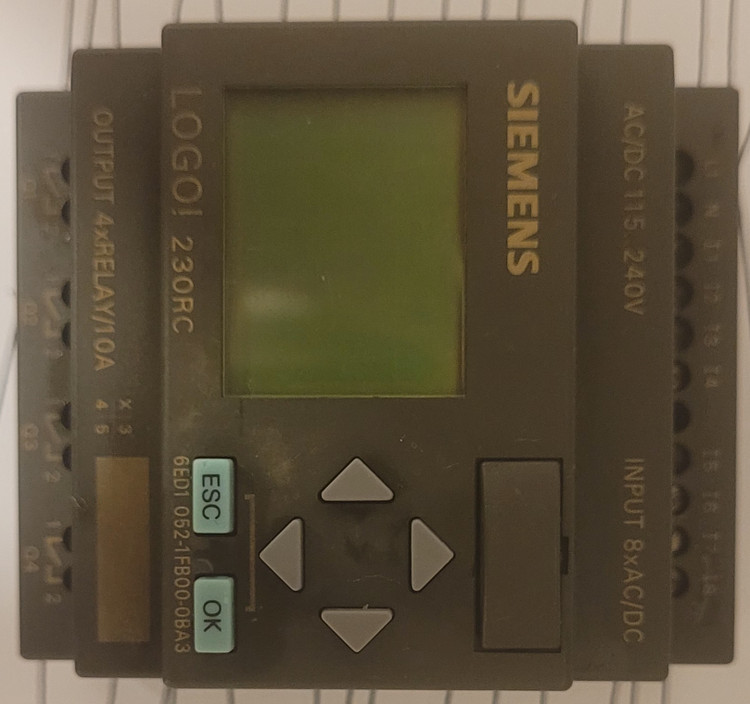

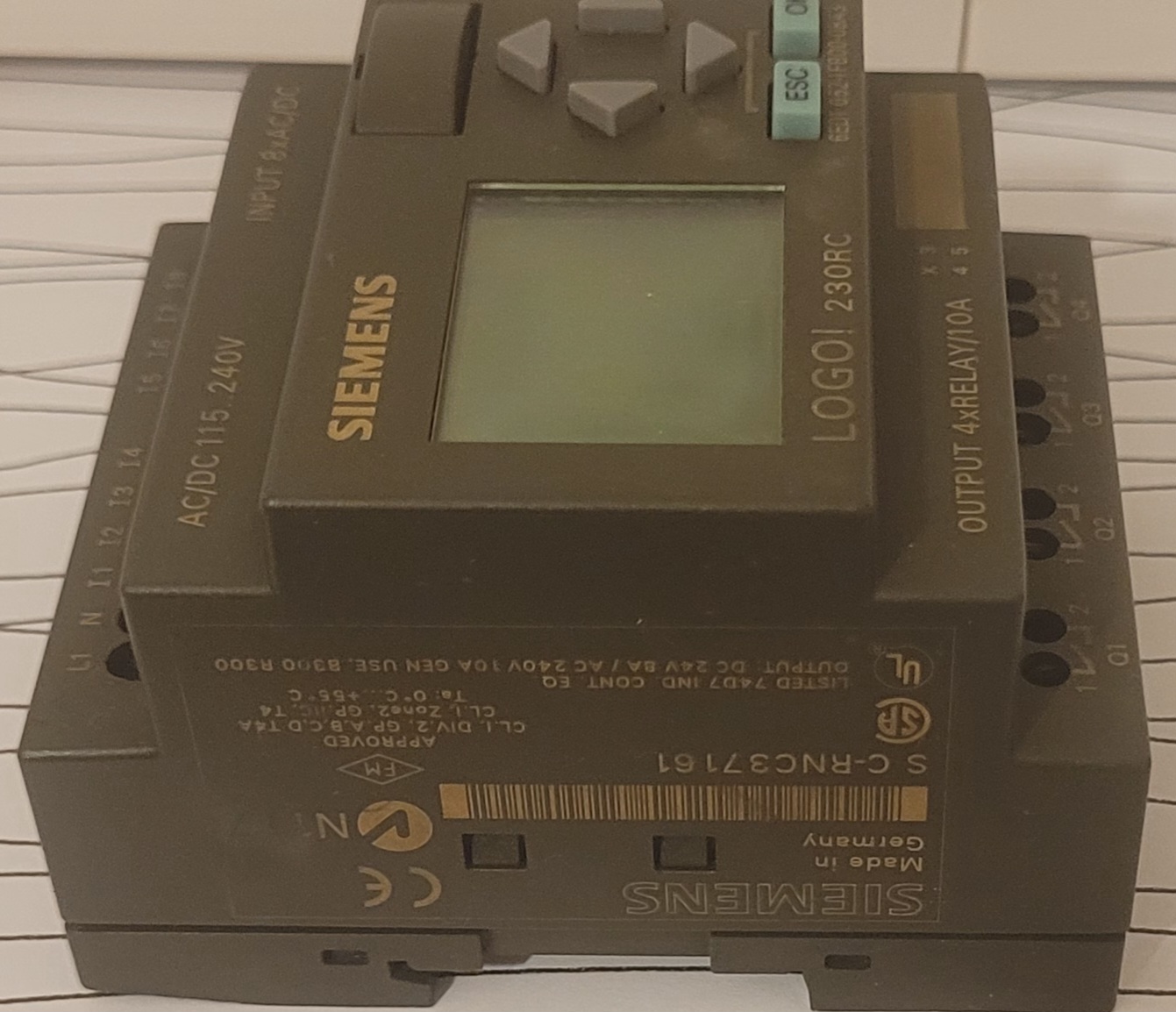

لوگو زیمنس 6ED1052-1FB00-OBA3
برند
Siemens
نام محصول
Siemens LOGO! 230 RC
کد فنی
6ED1052-1FB00-0BA3
تعداد ورودی های دیجیتال
۸
نوع محصول
ماژول منطقی قابل برنامهریزی (Logic Module)
ولتاژ تغذیه
۱۱۵ تا ۲۴۰ ولت AC/DC
حافظه برنامه
۵۶ بلوک منطقی

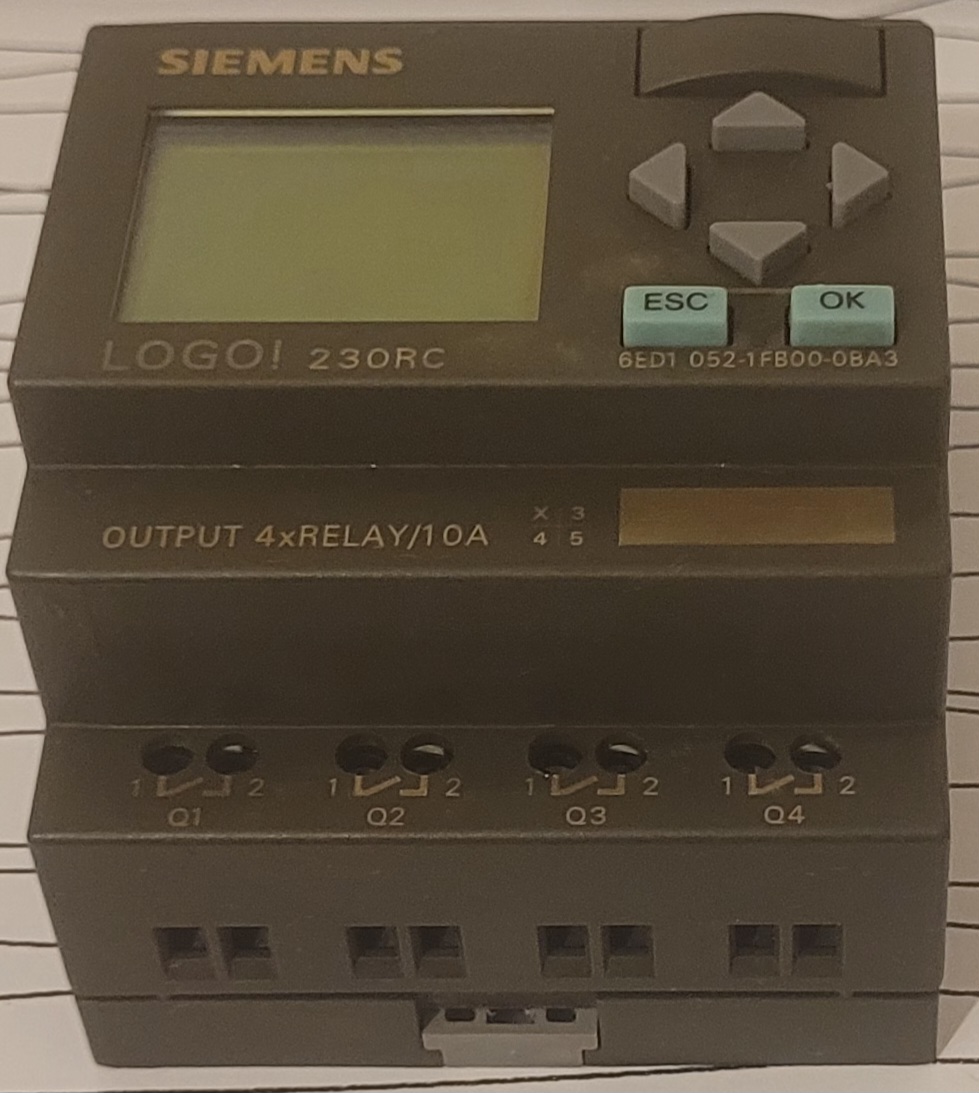

تعداد خروجی های دیجیتال
۴ عدد رله ای
قابل توسعه با ماژول های جانبی
بله
ابعاد محصول
72mm×90mm×55mm

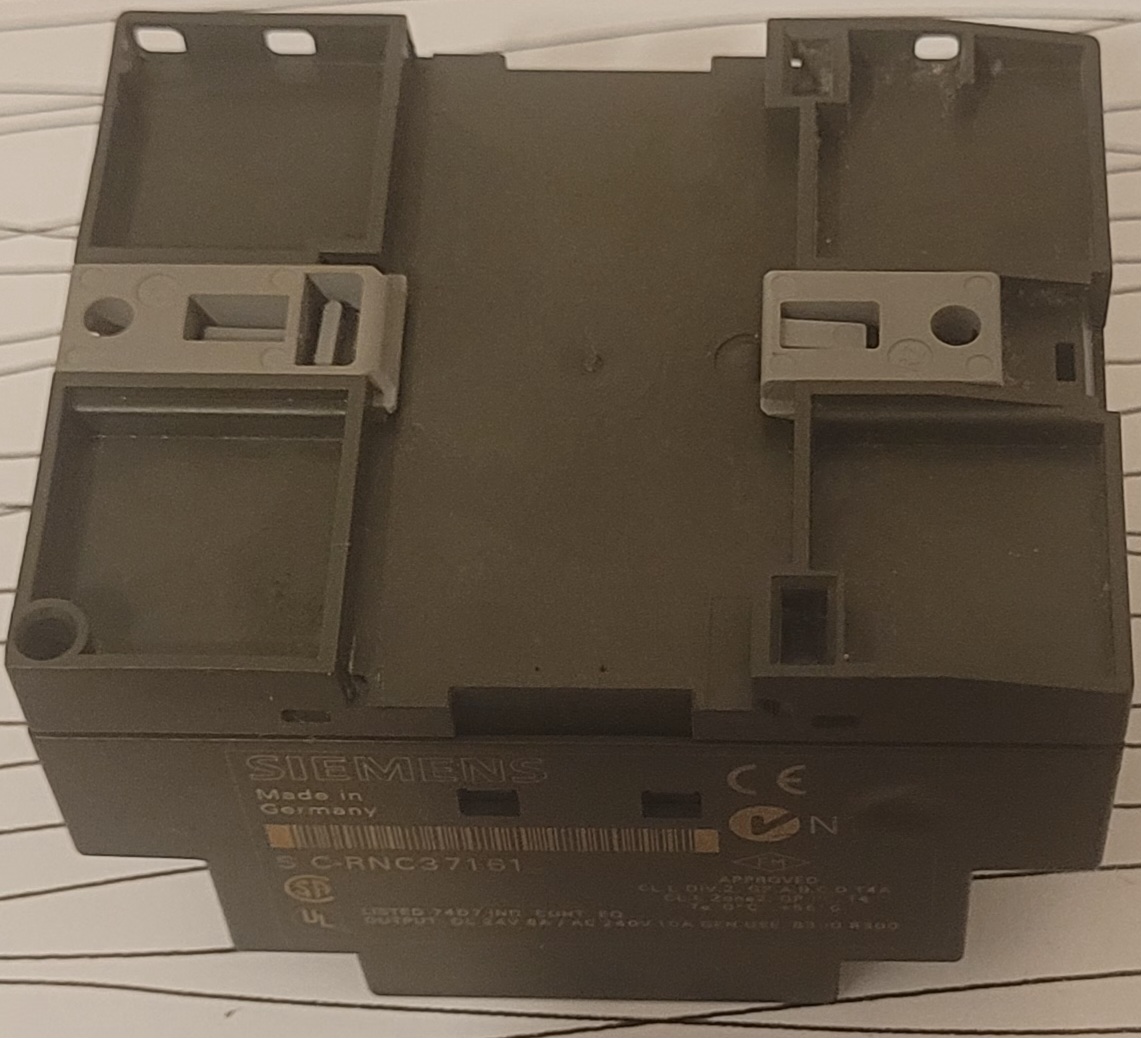

شیوه نصب
روی DIN Raill
وزن
۱۹۰ گرم
جریان خروجی رله
تا ۳آمپر بار القایی / تا ۱۰ آمپر بار مقاومتی
وضعیت دستگاه
کارکرده
📌 معرفی کلی محصول
ماژول Siemens LOGO! 230 RC با شماره 6ED1052-1FB00-0BA3 یکی از مدلهای کلاسیک ماژولهای منطق قابل برنامهریزی (Logic Module) از سری LOGO شرکت زیمنس است. این ماژول برای کاربردهای ساده تا متوسط در اتوماسیون صنعتی و ساختمان طراحی شده و با توانایی برنامهریزی ساده و انعطاف بالا، گزینهای محبوب برای مهندسین برق و اتوماسیون
📌 نسخه 6ED1052-1FB00-0BA3 حافظه کمتری نسبت به نسخههای دیگر LOGO دارد (مثلاً 130 یا 200 بلوک برنامه در مدلهای BA4/BA6) و با حافظه 56 بلوک مناسب پروژههای کوچک و کاربردهای پایه است.
🧠 عملکرد و کاربردها
ماژول LOGO! 230 RC در حقیقت یک PLC کوچک Logic Controller ساده است که بهصورت مستقل یا در ترکیب با ماژولهای توسعه، میتواند کنترل ابزارها، فرآیندها، روشنایی، سیستمهای تهویه، پمپها، تایمرها و سناریوهای کنترلی غیرپیچیده را انجام دهد.
✔ برنامهریزی: با استفاده از نرمافزار Siemens LOGO! Soft Comfort بهصورت گرافیکی (فلوچارت/بلوک) انجام میشود.
✔ قابلیت گسترش: میتوان ورودی/خروجیهای اضافی یا ماژولهای ارتباطی (در مدلهای بالاتر) متصل نمود.
👍 مزایا
✅ ساده برای استفاده و برنامهریزی – مناسب پروژههای کنترل ساده و متوسط
✅ پشتیبانی از ولتاژ 230 V AC/DC – مستقیم برای ورودیها و خروجیها با رلههای قابل تحمل بار نسبتا بالا
✅ امکان توسعه با ماژولهای دیگر LOGO! – افزایش ورودی/خروجی یا اضافه کردن امکانات ارتباطی
✅ مناسب برای اتوماسیون ساختمان و صنایع سبک – کنترل نور، فن، پمپ، تایمرها و …
👎 معایب / محدودیتها
❗ حافظه محدود (56 بلوک) نسبت به نسخههای جدیدتر با حافظه بیشتر – مناسب پروژههای پیچیده نیست
❗ بدون امکانات پیشرفته مانند وبسرور / ارتباط شبکه – قابلیتهای ارتباطی در این نسخه محدود است و برای موارد پیشرفته باید مدلهای RCE استفاده شوند.
❗ محصول قدیمی/منسوخ شده – طبق اطلاعات رسمی زیمنس، این نسخه در حال حاضر توقف تولید یا پشتیبانی دارد و با نسخههای جدیدتر جایگزین شده است.
🧾 جمعبندی
ماژول Siemens LOGO! 230 RC (6ED1052-1FB00-0BA3) یک PLC کوچک/Logic Controller با ورودی/خروجی دیجیتال استاندارد است که برای پروژههای ساده اتوماسیون صنعتی و ساختمان مناسب است. بهوسیله نرمافزار LOGO! Soft Comfort میتوانید منطق کنترل را بهراحتی طراحی کنید و با نصب روی ریل DIN در تابلوی کنترل از آن استفاده کنید. بههرحال این نسخه حافظه برنامه کمتری دارد و برای پروژههای پیچیده یا نیاز به ارتباطات مدرن بهتر است از نسخههای جدیدتر سری LOGO! (مثل 230 RCE با حافظه بیشتر و امکانات ارتباطی) استفاده شود.
